常用主动网结构配置及防护功能 (符合 铁道行业标准: TB/T 3089—2004及"中华人民共和国交通行业标准:JT/T528-2004) | |||
型号 | 网 型 | 结构配置 | 主要防护功能 |
GAR1 (普通简单型) | 钢丝绳网 | 边沿(或上沿)钢丝绳锚杆 +支撑绳+缝合绳 ( DO/08/300 钢绳网+上下沿锚固+上下沿(或横向)支撑绳) | 围护作用,限制落石运动范围,部分仰制崩塌的发生 |
GAR2 (普通型) | 钢丝绳网 | 系统钢丝绳锚杆 +支撑绳+缝合绳,孔口凹坑+张拉 [ 或 边沿(上沿)锚固(钢索锚杆 2-4 m 距 4.5m ) + 纵横向支撑绳( 2- ∮ 16 ) + 钢丝绳网(◇ 08/300/4*4 ㎡) + 缝合绳(∮ 8 )] | 坡面加固,仰制崩塌和风化剥落、的发生,限制局部或少量落石运动范围 |
GPS1 (普通常用型) | 钢丝绳网+钢丝格栅 | 同 GAR1+钢丝格栅 (GAR1+SO/2.2/50铁丝格栅) | 同 GAR1,有小块落实时选用 |
★ GPS2 (普通常用型) | 钢丝绳网 +钢丝格栅 | 同 GAR2+钢丝格栅 [或 边沿(上沿)锚固(钢索锚杆2-4 m 距4.5m)+纵横向支撑绳(2- ∮ 16)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)+SO/2.2/50铁丝格栅+系统锚固] | 同 GAR2,有小块危石或土质边坡时选用 |
GER1 | 钢丝格栅 | 同GAR1但用铁线缝合( SO/2.2/50 铁丝格栅,上下沿锚固,上下沿支撑绳) | 同GAR1,但落石块体较小且寿命要求较短时选用,以碎落防护为主 |
GER2 | 钢丝格栅 | 同GAR2但用铁线缝合( SO/2.2/50 铁丝格栅,上下沿锚固,纵横沿支撑绳) | 同GAR2,但危石块体较小且寿命要求较短时采用 |
GTC-65A | 高强度钢丝格栅 | 预应力钢筋锚杆+孔口凹坑+缝合绳(根据需要选用边界支撑绳和钢丝绳锚杆) | 同GPS2,能满足可达100年的更长的防腐寿命要求,但其加固能力仅为其70%~80%左右,不适合于体积大于1立方米大块孤危石加固 |
GTC-65B | 高强度格栅 | 预应力钢筋锚杆(根据需要选用边界支撑绳和钢丝绳锚杆) | 同GAR1,能满足可达100年的更长的防腐寿命要求,但不适合于体积大于1立方米大块落石防护 |
MG - GPS2 | 钢丝绳网 +钢丝格栅+深度固坡 钢筋 锚杆 | 同 GPS2+钢丝格栅 +深度固坡 钢筋锚杆 [或 边沿(上沿)锚固( 深度固坡 钢筋锚杆 2-8 m 间距模数2.25m)+纵横向支撑绳( ∮ 16/ ∮ 12)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)+SO/2.2/50铁丝格栅+系统锚固 张拉垫板] | 坡面 加固 +坡体深层锚固,仰制 坡体 崩塌和 表层风化剥落的发生,限制 坡体 滑坡及局部落石运动范围 .可用于有小块危石或土质或土夹石边坡的治理. |
MG - GPS2-L | 同 MG - GPS2 | 同 MG - GPS2+坡面织草绿化 | 同 MG - GPS2+坡面织草绿化 |
注:1、上表型号中后边数字代表被动防护网的能量吸收能力;如“050”表示系统能量吸收能力为 500kj,“150”表示系统能量吸收能力为1500kj,依次类推; |
主动防护网
更新时间:2021-11-18 15:20:54 字号:T|T

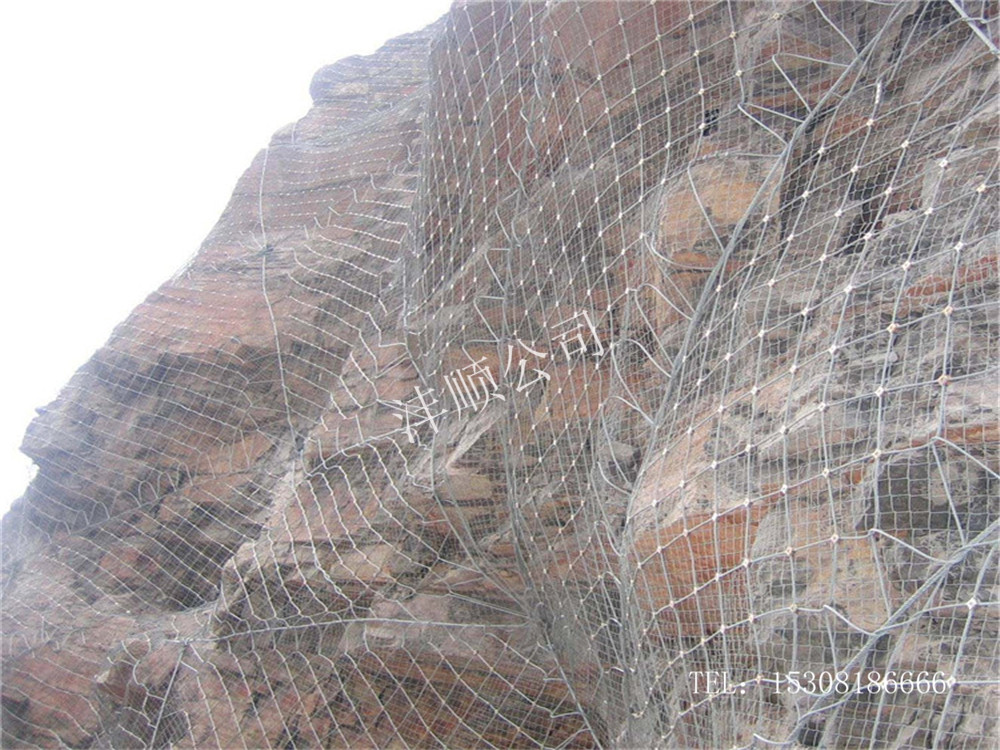

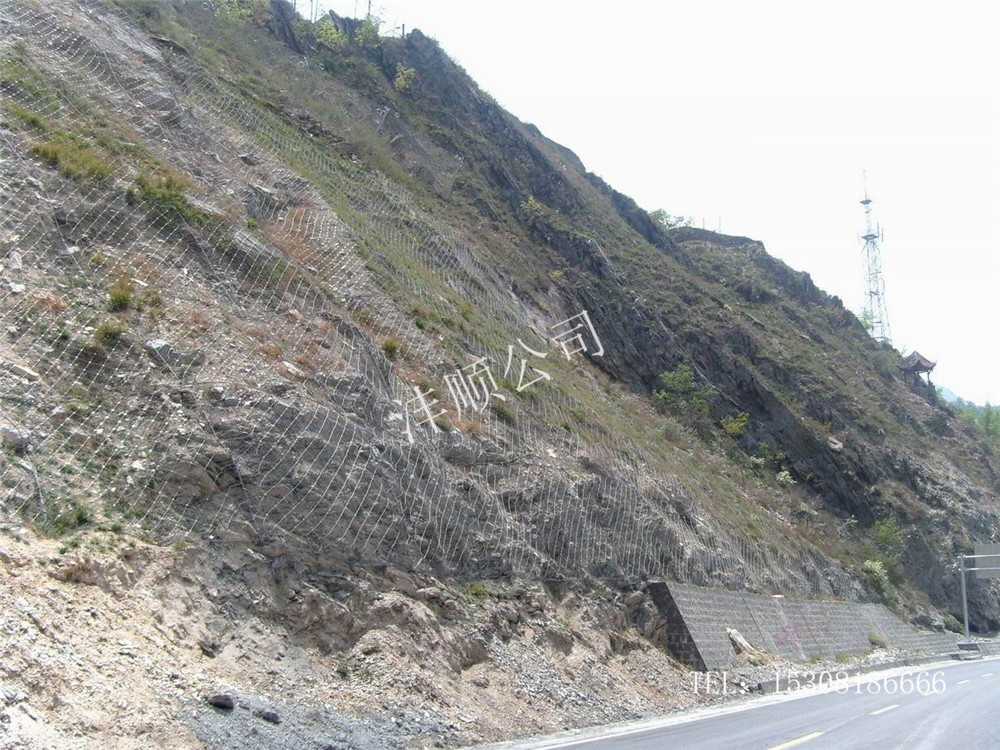

主动防护系统是以钢丝绳网为主的各类柔性网覆盖包裹在所需防护斜坡或岩石上,以限制坡面岩石土体的风化剥或破坏以及为岩崩塌(加固作用),或将落石控制于一定范围内运动(围护作用)。

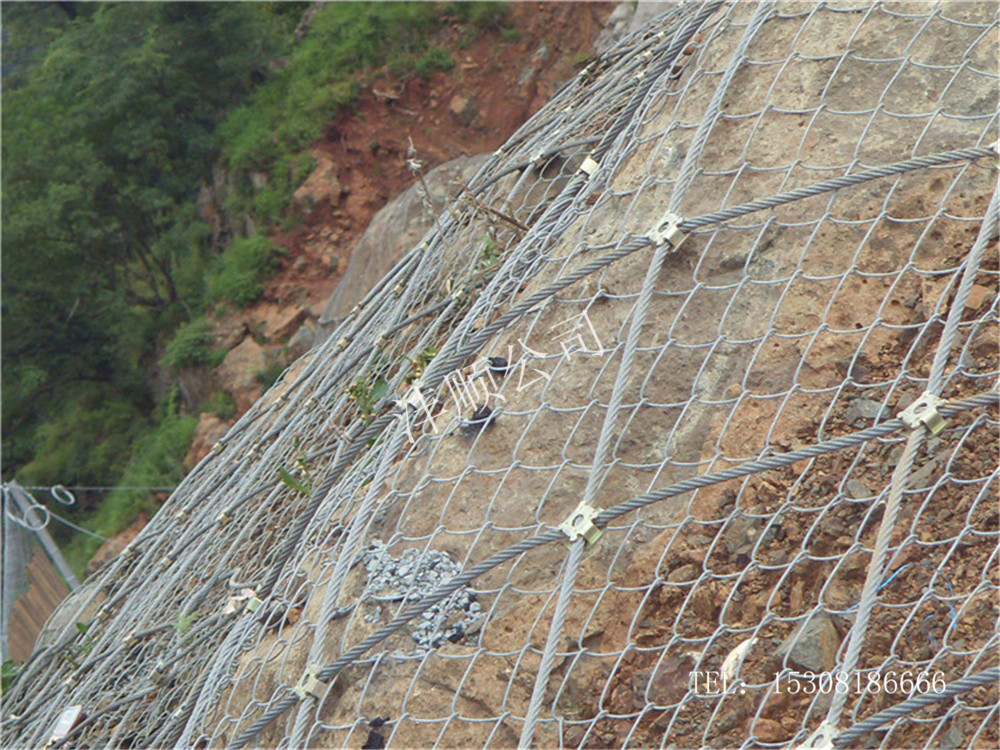

采用钢丝绳锚杆或钢筋锚杆和支撑绳固定方法将金属丝网柔性网罩盖在具有潜在地址灾害的坡面上,从而实现坡面加固或限制落石运动范围的一种防护网。
用途
柔性特征能使系统将局部集中荷载向四周均匀传递以充分发挥整个系统的防护能力,即局部受载,整体作用,从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求。此外,由于系统的开放性,地下水可以自由排泄。避免了由于地下水压力的身高而引起的边坡施稳问题,该系统除对稳定边坡有一定贡献外,同时还能抑制边坡遭受进一步的风化剥蚀,且对坡面形态特征无特殊要求,不破坏和改变坡面原有地貌形态和植被生长条件,其开放特征随后或今后有条件并需要时实施人工坡面保留了必要的条件,绿色植物能够在其开放的空间上自由生长,植物根系的固土作用与坡面防护系统结为一体,从而抑制坡面破坏和水土流失,反过来又保护了地貌和坡面植被,实现环境保护和边坡防护的目地。
产品特性
作用原理上类似于喷锚和土钉墙等面层护坡体系,但因其柔性特征能使系统将局部集中荷载向四周均材质:钢丝绳网、普通钢丝格栅(常称铁丝格栅)和TECCO高强度钢丝格栅 匀传递以充分发挥整个系统的防护能力,即局部受载,整体作用,从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求 。
主动防护系统特点
1、适应任何坡面地形,特别是破碎的山林
2、工程安装快捷易用
3、通过人工植草、植物绿化、保持土体、岩石的稳固,安全环境
4、防护能力强
5、系统寿命长
主动防护系统安装流程图
放线-复核-钻孔-清孔-安装描杆-灌注-安装纵横向支撑绳-验收-缝合-挂网-张拉
适用场合
1、适应使用坡面地形,特别是破碎的山林
2、通过人工植草、植物绿化、保持土体、岩石的稳固,安全环境
3、防护能力强、系统寿命长
产品用途
系统的开放性,地下水可以自由排泄,避免了由于地下水压力的升高而引起的边坡失稳问题;该系统除对稳定边坡有一定贡献外,同时还能抑制边坡遭受进一步的风化剥蚀,且对坡面形态特征无特殊要求,不破坏和改变坡面原有地貌形态和植被生长条件,其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件,绿色植物能够在其开放的空间上自由生长,植物根系的固土作用与坡面防护系统结为一体,从而抑制坡面破坏和水土流失,反过来又保护了地貌和坡面植被,从而实现边坡防护和环境保护目的。
作用原理上类似于喷锚和土钉墙等面层护坡体系,但因其柔性特征能使系统将局部集中荷载向四周均材质:钢丝绳网、普通钢丝格栅(常称铁丝格栅)和TECCO高强度钢丝格栅 匀传递以充分发挥整个系统的防护能力,即局部受载,整体作用,从而使系统能承受较大的荷载并降低单根锚杆的锚固力要求 。
主动防护系统特点
1、适应任何坡面地形,特别是破碎的山林
2、工程安装快捷易用
3、通过人工植草、植物绿化、保持土体、岩石的稳固,安全环境
4、防护能力强
5、系统寿命长
主动防护系统安装流程图
放线-复核-钻孔-清孔-安装描杆-灌注-安装纵横向支撑绳-验收-缝合-挂网-张拉
适用场合
1、适应使用坡面地形,特别是破碎的山林
2、通过人工植草、植物绿化、保持土体、岩石的稳固,安全环境
3、防护能力强、系统寿命长
产品用途
系统的开放性,地下水可以自由排泄,避免了由于地下水压力的升高而引起的边坡失稳问题;该系统除对稳定边坡有一定贡献外,同时还能抑制边坡遭受进一步的风化剥蚀,且对坡面形态特征无特殊要求,不破坏和改变坡面原有地貌形态和植被生长条件,其开放特征给随后或今后有条件并需要时实施人工坡面绿化保留了必要的条件,绿色植物能够在其开放的空间上自由生长,植物根系的固土作用与坡面防护系统结为一体,从而抑制坡面破坏和水土流失,反过来又保护了地貌和坡面植被,从而实现边坡防护和环境保护目的。
主动防护网简单类型:边沿(或上沿)钢丝绳锚杆+支撑绳+缝合绳(D0/08/300钢绳网+上下沿锚固+上下沿(或横向)支撑绳)
普通型号:系统钢丝绳锚杆+支撑绳+缝合绳,孔口凹坑+张拉[或边沿(上沿)锚固(钢索锚杆2-4m距4.5m)+纵横向支撑绳(2-∮16)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)]

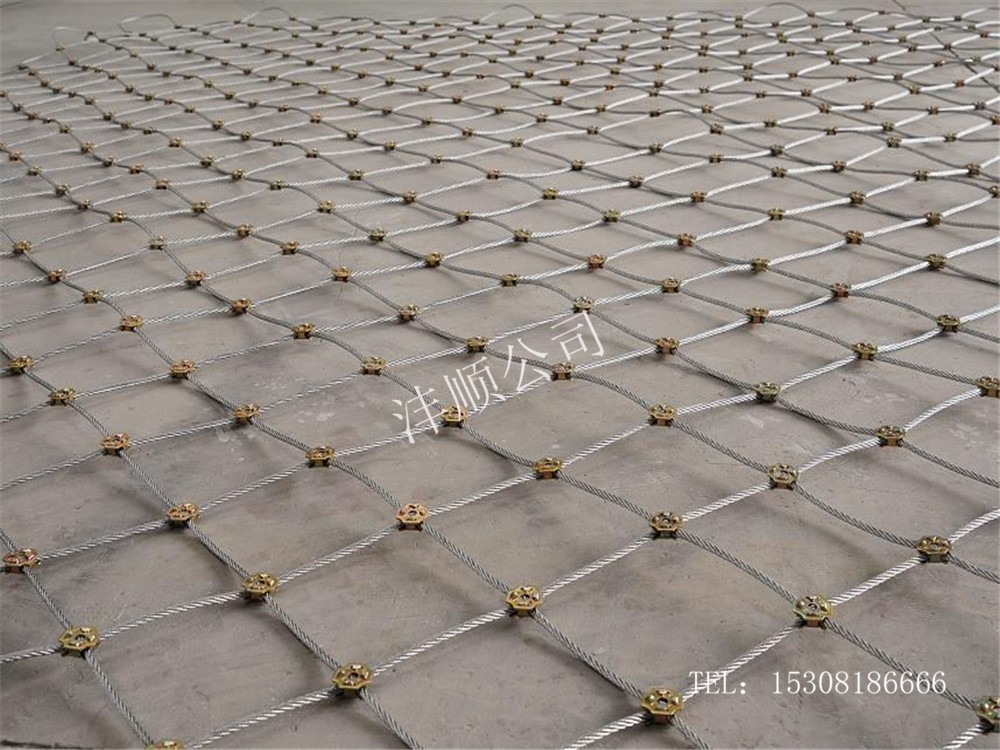

主动防护网结构配置:钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。
主动防护网结构配置:钢丝绳网、钢丝绳锚杆、支撑绳、缝合绳、钢丝格栅网。
主动防护网主要型号:GAR1、GAR2、GPS1、GPS2、GER1、GER2、TC-65A、TC-65B、MS-GPS2、MS-GAR1-ST、MS-GPS2-ST等。
型号 | 网型 | 结构配置 | 主要防护功能 |
GAP1 | 钢丝绳网 | 边沿(或上沿)钢丝绳锚杆+支撑绳+缝合绳(DO/08/300钢绳网+上下沿锚固+上下沿(或横向)支撑绳) | 围护作用,限制落石运动范围,部分仰制崩塌的发生 |
GAR2 | 钢丝绳网 | 系统钢丝绳锚杆+支撑绳+缝合绳,孔口凹坑+张拉[或边沿(上沿)锚固(钢索锚杆2-4 m 距4.5m)+纵横向支撑绳(2-∮16)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)] | 坡面加固,仰制崩塌和风化剥落、的发生,限制局部或少量落石运动范围 |
GPS1 | 钢丝绳网+钢丝格栅 | 同GAR1+钢丝格栅(GAR1+SO/2.2/50铁丝格栅) | 同GAR1,有小块落实时选用 |
GPS2 | 钢丝绳网+钢丝格栅 | 同GAR2+钢丝格栅[或边沿(上沿)锚固(钢索锚杆2-4 m 距4.5m)+纵横向支撑绳(2-∮16)+钢丝绳网(◇08/300/4*4㎡)+缝合绳(∮8)+SO/2.2/50铁丝格栅+系统锚固] | 同GAR2,有小块危石或土质边坡时选用 |
